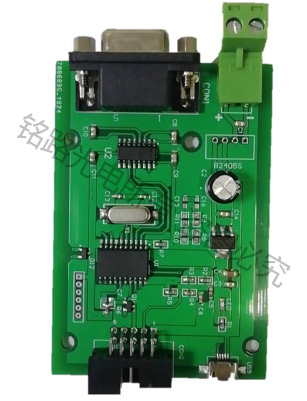

单通道串口数据采集器是由本公司自行研制，匹配三丰量具数据输出的通讯模块，分为单通道和双通道两款。是自动化生产设备必不可少的链接器。单通道数据采集器可以通过RS232接口以各种速率进行全双向通信。生产工程师可以通过从计算机、PLC传输命令，创建通信程序撷取测量数据。此产品小巧，成本低，带电源接口，安装在机床或其它专用设备上时，能实时地反馈测量数据。能完全代替三丰数据采集器IT-007R，为企业更好地控制成本。

采集通道：单通道/双通道

串口速率：57600

数据位：8位

停止位：1

效验位：None

返回数据：16 进制，ASCII

0 ，1，2，3，4， 5， 6， 7， 8， 9，“.”,“-”,“Enter” “空格”

ASCII：30,  31, 32,33, 34, 35, 36, 37, 38, 39, 2E,  2D,0D 0A，  20

数据格式，为固定20 个

1口数据（8个） +  0x20  0x20  +  2口数据（8个） +  0x0D  0x0A

每个数据8位，第一位为正负号位，小数点号位依千分表，百分表数值变化。

空位填充0x20

数据采集失败，填充0x20

不采集的表位，填充0x20

自动采集时，每秒可采10次数据(受限于三丰量具输出频率)

每次正常采集耗时100 毫秒 ,因连接线问题，测量表死机，采集不到数据耗时约200 毫秒

如果采集双表，其中一表出现异常，则采集速度下降为每秒5次

双口采集时，如其中一口千分尺延时，超200毫秒，返回空白数据

电源说明

绿色接线端子可接24V电源

PLC使用时候，可以从PLC取电源连接，也可以通过USB5V供电
